EI1 versus EI2: welke brandwerende deur heb jij nodig?

EI staat voor integrity en insulation — ofwel vlamdichtheid en thermische isolatie. Het getal geeft aan hoeveel minuten de deur aan beide eisen voldoet tijdens een brandproef. Een EI1 60 deur houdt dus minimaal 60 minuten stand op zowel vlamdichtheid als thermische isolatie.

De twee letters staan elk voor een aparte eis:

• E (integrity) — vlamdichtheid. De deur mag geen vlammen, hete gassen of rook doorlaten naar de beschermde zijde.
• I (insulation) — thermische isolatie. De temperatuur aan de koude zijde mag niet te ver oplopen.

Meer over hoe EI zich verhoudt tot E en EW lees je in ons artikel over brandwerende classificaties E, EW en EI.

EI1 is strenger dan EI2. Het verschil zit in de positie van de meetpunten en de maximaal toegestane temperatuur aan het kozijn aan de koude zijde.

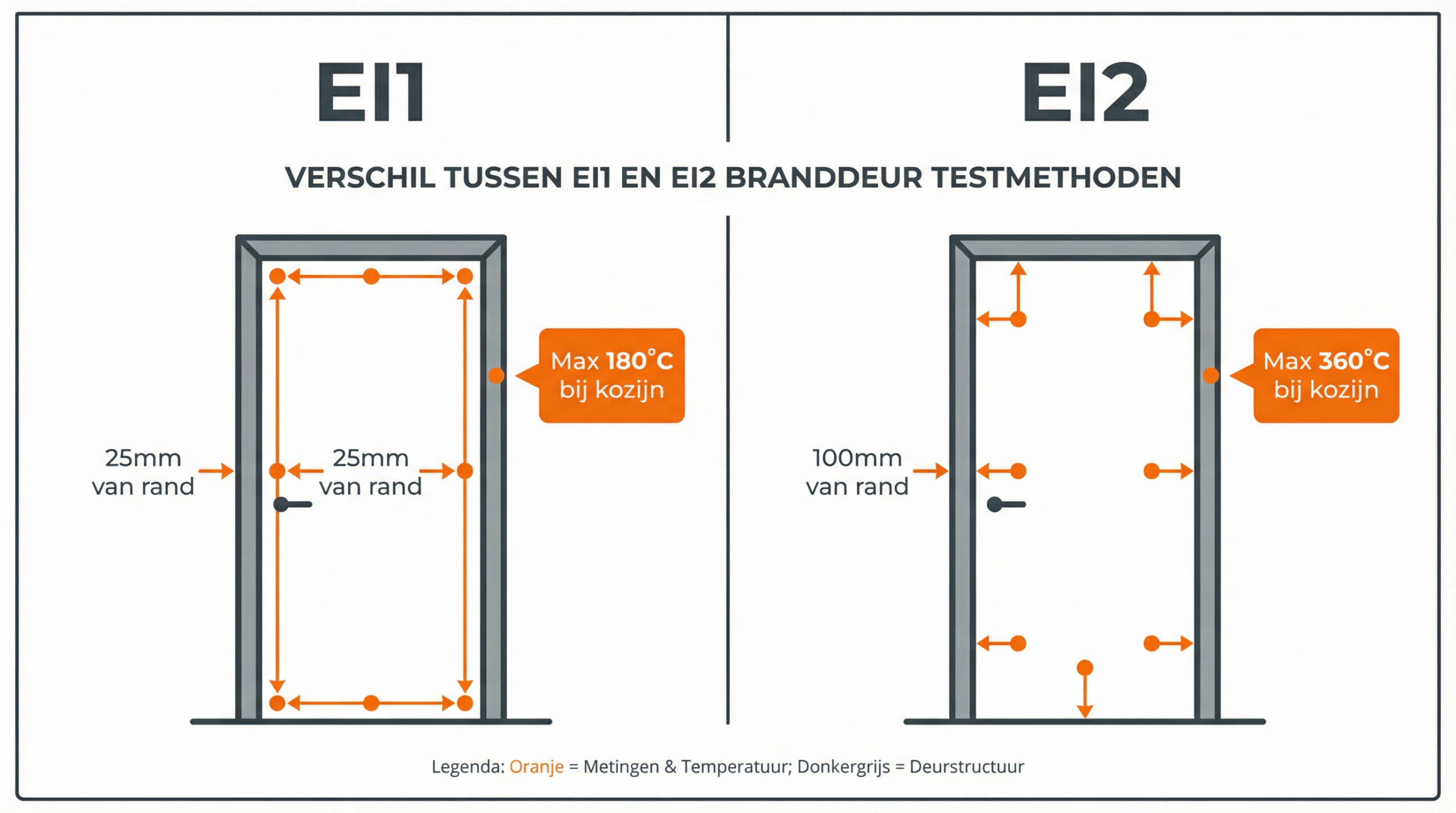

Beide classificaties vallen onder dezelfde EI-norm, maar worden anders getest. Bij EI1 worden de meetpunten op 25 mm van de rand van het deurblad geplaatst. Bij EI2 is dat 100 mm — dus verder van de rand. Daarnaast mag het kozijn bij EI2 tot 360°C oplopen, terwijl dat bij EI1 maximaal 180°C is.

Wat dat in de praktijk betekent: een EI2-deur kan aan de koude zijde veel heter worden, met name bij het kozijn. Voor ruimtes waar geen mensen werken of verblijven kan EI2 volstaan. Maar zodra mensen bij brand langs de deur moeten vluchten, of materialen aan de koude zijde brandgevoelig zijn, heb je EI1 nodig.

EI1 60 vs EI2 60 — de cijfers op een rij

Een veelgemaakte fout in bestekken: wanneer simpelweg “EI60” wordt geschreven zonderdat er, verwijst wordt naar de exacte norm. Wie EI1 bedoelt, moet dat expliciet vermelden.

Een EI1 60 deur wordt getest in een gecertificeerd laboratorium volgens EN 1634-1, waarbij de deur 60 minuten lang wordt blootgesteld aan een gestandaardiseerde brandkromme.

De deur wordt gemonteerd zoals hij in de praktijk geplaatst wordt — inclusief kozijn en bevestiging. Tijdens de proef wordt op twee dingen gecontroleerd:

• Vlamdichtheid — er mag geen continue vlam ontstaan aan de koude zijde, en een katoenen prop langs de randen mag niet ontbranden.
• Thermische isolatie — temperatuurmeting via thermokoppels op vaste posities, bij EI1 op 25 mm van de rand van het deurblad.

Pas als de deur na 60 minuten nog aan alle criteria voldoet, wordt de classificatie EI1 60 toegekend. Het testrapport vormt de basis voor de CE-markering, die verplicht is voor elke brandwerende deur die in Nederland geplaatst wordt.

EI1 60 is verplicht wanneer het Bouwbesluit een brandwerende scheiding van 60 minuten vereist én de situatie vraagt om goede thermische bescherming aan de koude zijde — zoals bij vluchtwegen, PGS-ruimtes en technische ruimtes.

Welke classificatie precies nodig is, hangt af van de gebruiksfunctie van het gebouw, de WBDBO-eis en de positie van de deur in het gebouw. EI1 60 kom je in de praktijk verplicht tegen bij:

• Scheidingen tussen brandcompartimenten in bedrijfs- en productiegebouwen waar mensen werken
• Vluchtwegen en nooduitgangen waar mensen bij brand langs moeten kunnen vluchten
• Technische ruimtes met verhoogd brandrisico, zoals stookruimten en laagspanningsruimtes
• PGS-gecertificeerde opslagruimtes voor gevaarlijke stoffen

Meer over hoe WBDBO-eisen de keuze voor de juiste classificatie bepalen, lees je in ons artikel over WBDBO en compartimentering.

EI1 60 wordt in de praktijk het meest toegepast bij PGS 15 opslagruimtes, brandwerende schuifdeuren met loopdeur, trappenhuizen, laagspanningsruimtes en stookruimten.

PGS 15 opslagruimtes

Een PGS 15 ruimte is een opslagplaats voor gevaarlijke stoffen zoals gasflessen en brandbare vloeistoffen. De richtlijn schrijft voor dat de wand tussen de opslagruimte en de rest van het gebouw minimaal EI1 60 moet zijn.

EI2 60 is hier niet voldoende. De hogere toegestane temperatuur aan het kozijn vergroot bij brand het risico dat materialen aan de koude zijde vlam vatten — en dat is precies wat voorkomen moet worden.

Lees meer over de specifieke eisen in ons artikel over de EI1 60 brandwerende deur voor PGS 15 ruimtes.

Brandwerende schuifdeuren met loopdeur

In industriële gebouwen worden brandwerende schuifdeuren vaak toegepast als afsluiting van een grote opening in een brandcompartimentwand. Wanneer zo’n schuifdeur een ingebouwde loopdeur heeft, gelden voor die loopdeur dezelfde eisen als voor het geheel.

Een EI1 60 schuifdeur met loopdeur is technisch complexer dan een gewone deur. Zowel het schuifpaneel als de loopdeur moeten als geheel aan de brandproef voldoen.

Brandwerende loopdeuren in trappenhuizen

Trappenhuizen zijn de vluchtweg bij brand. De deuren die het trappenhuis scheiden van de rest van het gebouw moeten in veel gevallen voldoen aan EI1 60.

De brandwerende loopdeur in staal is hiervoor de meest gebruikte oplossing. Staal neemt veel warmte op en laat zich goed combineren met brandwerende afdichtingsprofielen en drankgarnituur.

Laagspanningsruimtes en transformatorruimtes

Ruimtes met elektrische hoofdverdeelkasten of transformatoren vormen een groot brandrisico en worden als apart brandcompartiment uitgevoerd. De toegangsdeur is in de regel EI1 60 of EI1 90, afhankelijk van de WBDBO-eis die voor het gebouw geldt.

Stookruimten

Voor stookruimten boven een bepaald vermogen schrijft het Bouwbesluit een brandwerende scheiding voor. Vanwege de hitte en de aanwezigheid van brandbare gassen is de toegangsdeur vrijwel altijd EI1 60.

Naast de brandclassificatie moet een EI1 60 deur in de meeste gevallen ook zelfsluitend zijn, voldoen aan rookwerendheidseisen en voorzien zijn van een CE-markering met opleverdocumentatie.

Zelfsluitend mechanisme Een brandwerende deur die opengehouden wordt, doet zijn werk niet. Het Bouwbesluit schrijft voor dat brandwerende deuren zelfsluitend zijn — via een dranger of een magneethouder die bij brandmelding loslaat. De brandwerende kozijnen en het deurgeheel moeten als systeem gecertificeerd zijn, inclusief het sluitingsmechanisme.

Rookwerendheid In vluchtwegen geldt naast de brandwerendheideis ook een rookwerendheideis. De deur moet dan voldoen aan de Sa- of S200-classificatie — een aparte eis die losstaat van EI1. Meer daarover lees je in ons artikel over rookwerendheid Sa en S200.

CE-markering en opleverdocumentatie Elke brandwerende deur die in Nederland geplaatst wordt, moet een CE-markering hebben op basis van een geldig testrapport en een prestatieverklaring. Bij oplevering hoort een dossier met het certificaat, de prestatieverklaring en een installatieverklaring van de monteur.

Kies EI1 wanneer mensen aanwezig kunnen zijn aan de koude zijde, wanneer materialen aan die kant brandgevoelig zijn, of wanneer de regelgeving dat voorschrijft. EI2 volstaat alleen in industriële toepassingen zonder mensen, en alleen als dat is afgestemd met de brandpreventiepartner.

In de Nederlandse utiliteits- en industriebouw is EI1 60 in de praktijk de standaard geworden voor de meeste scheidingen in brandcompartimenten waar mensen werken of verblijven. Twijfel je welke classificatie jouw project vereist? Wij denken graag met je mee.
