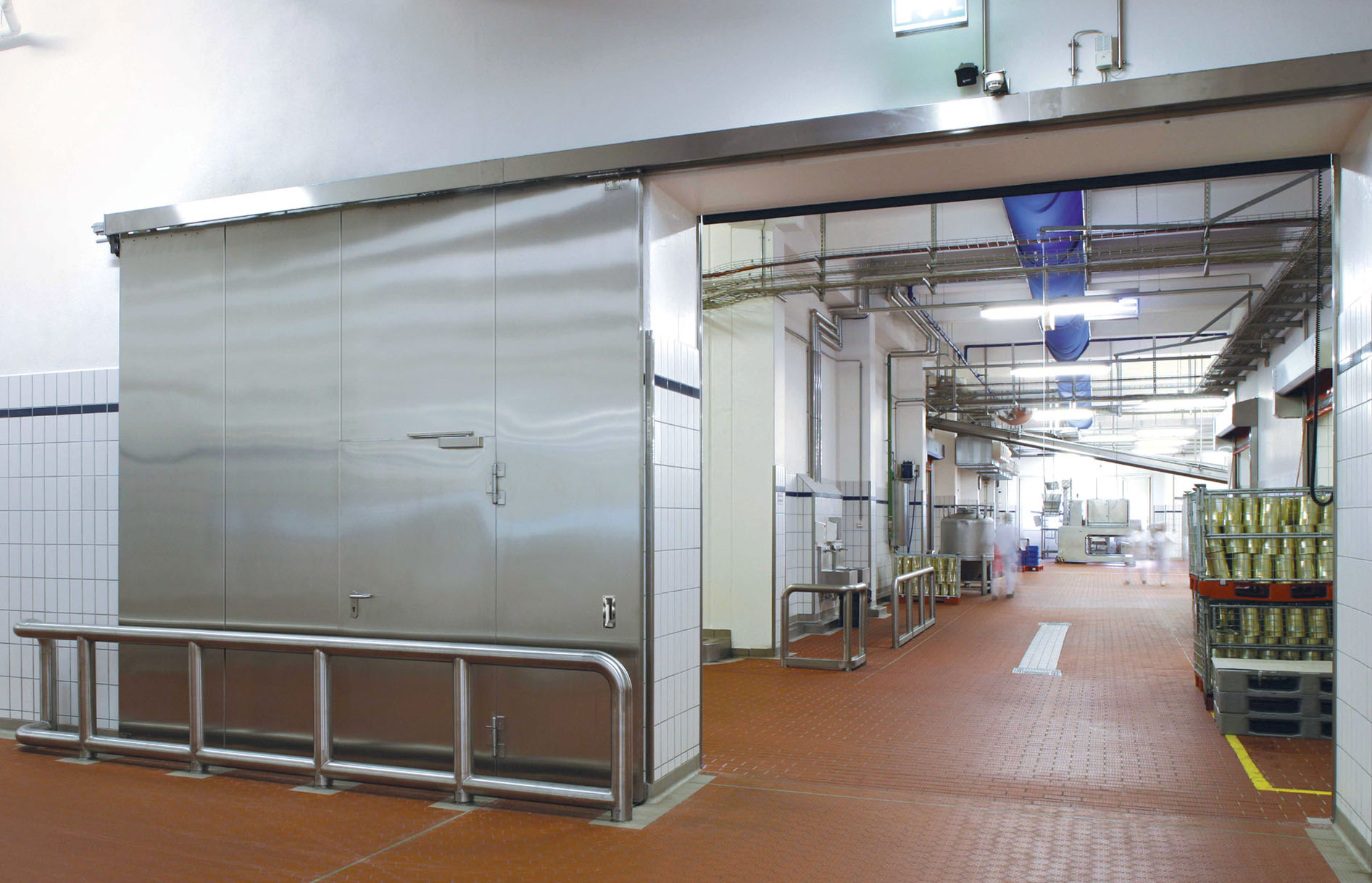

Brandwerende schuifdeur met loopdeur: toepassing, vervanging en keuring

Een brandwerende schuifdeur is een grote, horizontaal schuivende deurconstructie die wordt ingezet om brandcompartimenten van elkaar te scheiden. De deur sluit automatisch bij een brandsignaal en houdt vervolgens brand en rook gedurende een gecertificeerde periode tegen. De meest gangbare klassen in de industrie zijn EI 60 en EI 90 minuten.

Kenmerkend aan deze deur is de grote overspanning. Waar een standaard brandwerende loopdeur maximaal een paar meter breed is, kan een brandwerende schuifdeur breedtes tot 8,5 meter en hoogtes tot 6 meter overbruggen. Dat maakt hem bij uitstek geschikt voor grote openingen in:

• productieruimtes en industriële hallen
• logistieke centra en distributiecentra
• magazijnen
• parkeergarages

Kortom overal waar voertuigen, heftrucks of grote goederenstromen door een brandscheiding moeten kunnen bewegen.

Wil je meer weten over brandcompartimentering en welke normen hiervoor gelden? Lees dan ons artikel over WBDBO en brandscheiding in de kennisbank.

De meest gestelde vraag bij grote brandscheidingen is: moet het een schuifdeur worden, of kan het ook met een brandwerend rolscherm of brandwerend rolluik? Het antwoord hangt sterk af van de beschikbare ruimte boven de opening en van de vluchtrouteregels die voor het gebouw gelden.

Een brandwerend rolscherm of rolluik vereist bovenruimte. Het doek of het paneel moet ergens naartoe kunnen oprollen, wat betekent dat er boven de opening voldoende vrije hoogte moet zijn voor de rolkast, het aandrijfmechanisme en de benodigde constructieve bevestiging. In veel oudere industriële panden is die ruimte er simpelweg niet, of zijn er technische installaties, leidingen of constructieve balken die de montage in de weg staan. Een brandwerende schuifdeur lost dit op omdat het deurblad horizontaal naast de opening schuift en dus nauwelijks bovenruimte vraagt.

Een tweede cruciaal verschil is de mogelijkheid tot vluchten. Bij een gesloten brandwerend rolscherm of rolluik is er in principe geen doorgangsmogelijkheid meer. De opening is geblokkeerd. Dat is vanuit brandcompartimentering correct, maar het plaatst ontwerpers en gebouweigenaren soms voor een dilemma als de afsluiting ook een vluchtroute kruist.

Een van de grootste praktische voordelen van de brandwerende schuifdeur is de mogelijkheid om een geïntegreerde loopdeur op te nemen in het schuifdeurelement zelf. Die loopdeur functioneert als zelfstandige brandwerende deur binnen het grotere deurblad en biedt een vluchtroute terwijl het brandcompartiment gesloten blijft.

In de praktijk betekent dit dat medewerkers bij een brandalarm via de loopdeur de ruimte kunnen verlaten, ook als de schuifdeur al in gesloten stand staat. De loopdeur heeft de volgende eigenschappen:

• heldere breedte tot 1200 mm
• drempelvrij uitvoerbaar
• openingshoek tot 170 graden
• voldoet aan de eisen voor barrièrevrij bouwen

Juist in industriële omgevingen waar mensen snel en veilig moeten kunnen vluchten, maakt dit een significant verschil ten opzichte van een rolluik of rolscherm waarbij zo’n voorziening ontbreekt. Voor gebouweigenaren en aannemers die te maken hebben met een vluchtroute die door een brandscheiding loopt, is de schuifdeur met geïntegreerde loopdeur vaak de enige oplossing die zowel de brandscheiding als de vluchtweg correct borgt.

Naast brandwerend kan een schuifdeur ook rookwerend worden uitgevoerd. Een rookwerende schuifdeur beschikt over aanvullende afdichtingen die voorkomen dat rook via kieren of naden door de brandscheiding dringt. In de Nederlandse norm wordt dit aangeduid als rookwerendheidsklasse Sa of S200, afhankelijk van de hoeveelheid rookdoorgang die nog is toegestaan.

Het verschil tussen Sa en S200 is technisch maar heeft directe gevolgen voor de toelaatbare rookdoorlatendheid bij lage en hoge temperaturen. In ons artikel over het verschil tussen Sa en S200 lees je precies wanneer welke klasse vereist is.

In industriële omgevingen waar bij brand snel grote hoeveelheden rook vrijkomen, zoals in productieruimtes met chemicaliën, palletmagazijnen of parkeergarages, is een gecombineerde brand- en rookwerende schuifdeur vaak verplicht of in elk geval sterk aan te raden vanuit het oogpunt van vluchtveiligheid.

Bij brandwerende schuifdeuren kom je twee classificaties tegen: EI1 en EI2. Het verschil zit in de temperatuureis aan de koude zijde van de deur, dus de kant die niet blootstaat aan de brand.

• EI2: de oppervlaktetemperatuur aan de afgewende zijde mag maximaal 180 graden boven de begintemperatuur stijgen.
• EI1: de gemiddelde temperatuurstijging mag niet meer dan 140 graden bedragen. EI1 biedt dus meer bescherming en is vereist als er ontvlambare materialen of personen dicht achter de deur aanwezig zijn.

De juiste classificatie wordt bepaald door de brandveiligheidseisen van het gebouw. Meer over de verschillende brandklassen lees je in ons artikel over EI, EW en E brandwerende classificaties.

In veel industriële gebouwen hangen nog schuifdeuren die tientallen jaren geleden zijn geplaatst. Ze zien er misschien nog acceptabel uit, maar dat zegt niets over hun feitelijke brandwerende prestatie. Dit zijn de belangrijkste signalen dat vervanging aan de orde is:

• Leeftijd en slijtage. Een deur van 20 of 30 jaar oud heeft kans op slijtage aan de loopwielen, de rail, de afdichtingen en de vergrendelingsmechanismen. Als de deur niet meer zelfsluitend functioneert of niet meer volledig in de sponning valt, is de brandwerende werking niet gegarandeerd.
• Onderdelen niet meer leverbaar. Voor oude modellen zijn reserveonderdelen soms niet meer beschikbaar. Reparatie is dan niet meer mogelijk en vervanging is de enige optie die de brandscheiding in stand houdt.
• Zichtbare schade. Deuken, vervorming van het deurblad, beschadigde afdichtingsprofielen of een deur die niet meer recht in de rail hangt zijn directe aanwijzingen dat de deur niet meer presteert waarvoor hij gecertificeerd is.
• Gewijzigd gebruik of verbouwing. Als een gebouw van functie verandert, kunnen ook de eisen aan de brandscheiding veranderen. Een deur die als EI2 60 is geplaatst maar EI1 60 had moeten zijn, voldoet mogelijk niet meer aan de huidige eisen.

Dit is een punt dat in de praktijk vaak vragen oproept. De Nederlandse wet verplicht eigenaren van gebouwen niet expliciet om een brandwerende schuifdeur jaarlijks te laten keuren of onderhouden. Dat klinkt geruststellend, maar het is iets waar je als eigenaar of beheerder niet te snel gerust op moet zijn.

Als gebouweigenaar ben je wel verplicht om te kunnen aantonen dat de brandscheiding nog voldoet. Als bij een brand, een brandveiligheidsinspectie of bij schadeafhandeling blijkt dat de deur niet meer functioneert, kan dat leiden tot:

• afwijzing of korting op de verzekeringsuitkering
• aansprakelijkheid bij schade aan het gebouw of inventaris
• strafrechtelijke consequenties bij letsel of overlijden

De enige praktische manier om aan te tonen dat de brandscheiding voldoet is een periodieke inspectie door een partij die weet waar ze op moet letten. Bij zo’n inspectie wordt onder andere gecontroleerd of:

• de deur nog volledig en correct sluit
• de zelfsluitende functie nog werkt
• de afdichtingen rondom intact zijn
• er schade is aan het deurblad of de rail
• de koppeling met de brandmeldinstallatie correct functioneert

Een jaarlijkse inspectie is de meest gangbare aanpak. Zo bouw je een aantoonbaar onderhoudslogboek op dat bij controle of schade aantoont dat je als eigenaar zorgvuldig omgaat met je verantwoordelijkheid voor de brandveiligheid.

BrandNorm is gespecialiseerd in brandwerende deuren en scheidingen voor de industrie en utiliteit. We werken uitsluitend met gecertificeerde producten van gerenommeerde merken, waaronder Teckentrup, en leveren brandwerende schuifdeuren met een brandwerendheid van 60 of 90 minuten, ook uitvoerbaar in rookwerende S200 klasse.

We ontzorgen het hele traject:

• Inmeten op locatie: we beoordelen de bestaande situatie, meten de opening op en brengen de constructieve mogelijkheden in kaart.
• Offerte op maat: afgestemd op de specifieke eisen van het gebouw en de toepasselijke normen.
• Montage in eigen beheer: uitgevoerd door gecertificeerde monteurs met ervaring in grote industriële schuifdeuren.

Heb je een verouderde schuifdeur die aan vervanging toe is, of wil je weten of jouw huidige brandscheiding nog voldoet? Bekijk ons volledige aanbod op de pagina brandwerende schuifdeuren of neem direct contact op voor een vrijblijvend adviesgesprek.
