EI1 60 minuten brandwerende deur voor een PGS 15 ruimte: wat zijn de eisen?

PGS staat voor Publicatiereeks Gevaarlijke Stoffen. Nummer 15 gaat specifiek over de opslag van verpakte gevaarlijke stoffen, denk aan brandbare vloeistoffen, gassen in cilinders, corrosieve stoffen of milieugevaarlijke producten. De richtlijn is opgesteld door de overheid in samenwerking met de industrie en fungeert als referentie voor bevoegd gezag bij de toetsing van vergunningaanvragen en inspecties.

Een PGS 15 ruimte is een afzonderlijk brandcompartiment dat volledig is afgescheiden van de rest van het gebouw. De eisen gelden voor de wanden, het dak, de draagconstructie én de deur. Alle onderdelen moeten samen zorgen voor een gesloten brandcompartiment met een gelijkwaardige brandwerendheid rondom.

Dit is een vraag die regelmatig opduikt bij projecten waarbij brandwerende deuren een rol spelen. Het verschil zit in de testmethode, niet in de duur van de brandwerendheid.

Bij beide classificaties geldt dat de deur de hitte en vlammen moet tegenhouden gedurende de geclassificeerde tijd. Het verschil zit in hoe de thermische isolatie wordt gemeten aan de koude zijde van de deur:

Omdat de thermokoppels bij EI1 op slechts 25 mm van de deurnaad worden geplaatst, moet de deur aan aanzienlijk strengere isolatie-eisen voldoen dan bij EI2. Een EI2-deur is in Nederland wettelijk onvoldoende voor een PGS 15 ruimte, ook al heeft die dezelfde brandwerendheidsduur van 60 minuten. De PGS 15 schrijft expliciet EI1 voor. Daarmee gaat Nederland verder dan de meeste andere Europese landen, waar EI2 in de meeste gevallen volstaat.

De redenering achter deze eis is direct. Bij een brand in een opslagruimte met gevaarlijke stoffen kunnen de temperaturen extreem snel oplopen. De opgeslagen stoffen dragen zelf bij aan de brandontwikkeling. Als de deur onvoldoende thermische isolatie biedt, kan de hitte aan de koude zijde snel oplopen tot gevaarlijke niveaus, ook zonder dat er vlammen direct doorheen dringen. Dat verhoogt het risico op ontsteking van materialen aan de andere kant van de deur aanzienlijk.

EI1 zorgt ervoor dat de hittedoorstraling aan de koude zijde significant lager blijft dan bij EI2. Daarmee biedt de deur niet alleen brandcompartimentering, maar ook daadwerkelijke bescherming van de directe omgeving van de PGS 15 ruimte.

Een EI1 60 classificatie op de deur alleen is niet voldoende. De PGS 15 stelt aanvullende eisen aan de uitvoering van het brandcompartiment als geheel.

Dubbelzijdige brandwerendheid

Het brandcompartiment moet in beide richtingen brandwerend zijn: zowel van buiten naar binnen als van binnen naar buiten. De deur moet getest en geclassificeerd zijn in het wandsysteem waarin hij wordt toegepast. Een losse deurcertificering zonder wandsysteemtest is niet voldoende om aan de PGS 15 te voldoen. De constructie van het brandcompartiment moet voldoen aan minimaal REI 60 in beide richtingen.

REI 60 voor de constructie

De draagconstructie en wanden van de PGS 15 ruimte moeten worden geclassificeerd als REI 60. De deur mag geen zwakke schakel zijn in deze kubus. Ventilatieroosters, brandkleppen en leidingdoorvoeren moeten eveneens voldoen aan de vereiste brandwerendheid. Een brandwerende doorvoering of brandklep die niet is gecertificeerd, maakt het hele compartiment alsnog onvoldoende.

Zelfsluitende uitvoering

Een brandwerende deur in een PGS 15 ruimte moet zelfsluitend zijn. In de dagelijkse praktijk staat de deur vaak open voor toegang en logistiek. Bij brand moet de deur automatisch sluiten zodat de brandcompartimentering intact blijft. Dit kan worden gerealiseerd met een mechanische deurdranger of met een elektromagnetische vastzetter die loskomt bij alarmering van de brandmeldinstallatie.

Rookdichtheid

Naast brandwerendheid speelt rookdichtheid een belangrijke rol. Een rookdichte afsluiting voorkomt dat toxische verbrandingsgassen zich verspreiden naar aangrenzende ruimtes. Dit is bij de opslag van gevaarlijke stoffen van extra belang, omdat de rookontwikkeling bij een brand in een PGS 15 ruimte ernstig kan zijn.

Afhankelijk van de inbouwsituatie en de gewenste doorrijbreedte zijn er meerdere uitvoeringsvormen die kunnen voldoen aan EI1 60. BrandNorm werkt met Teckentrup, een fabrikant met decennia aan ervaring in gecertificeerde brandwerende staaldeuren voor industriële toepassingen.

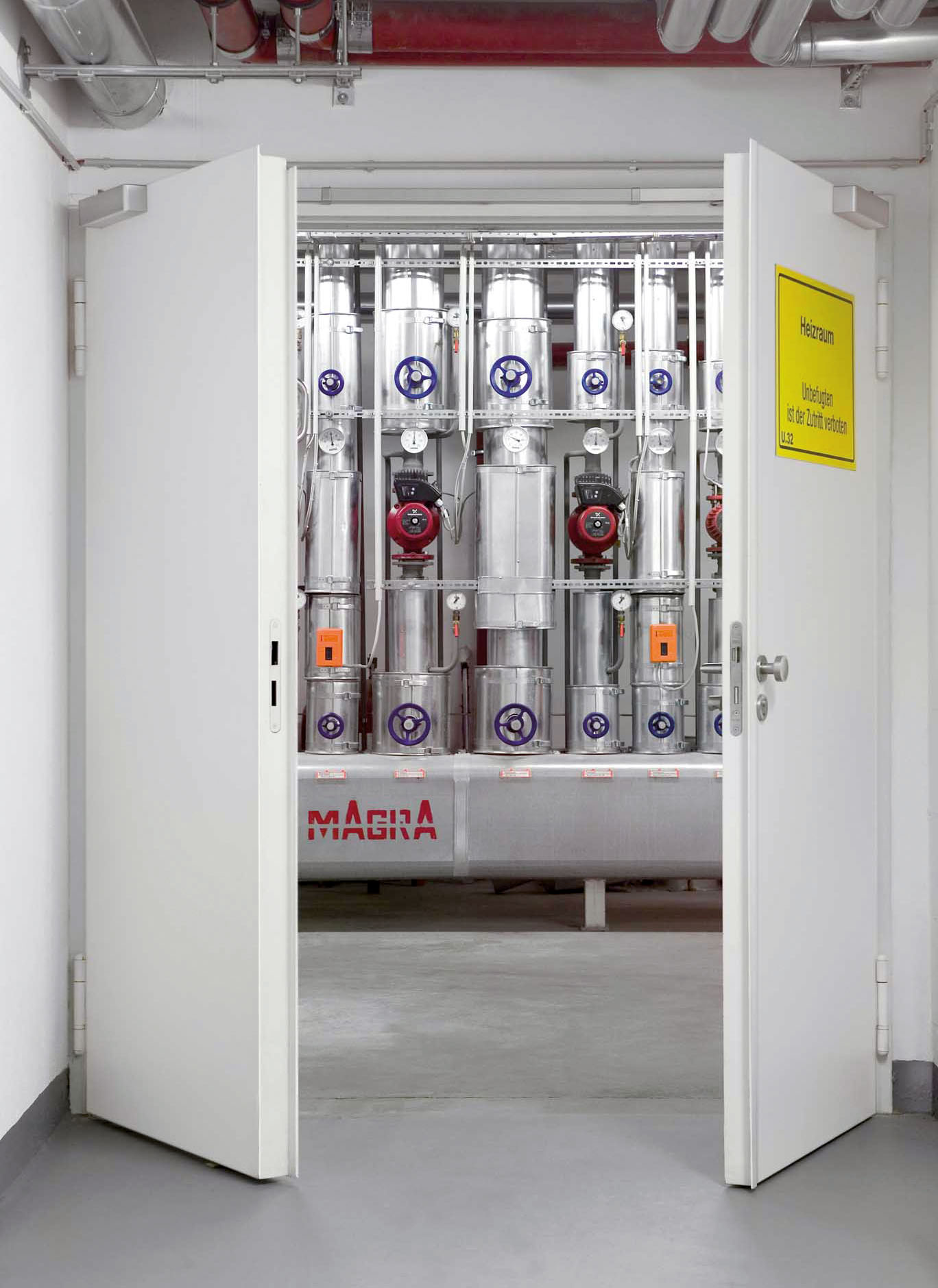

Voor standaard toe- en doorgangen is een stalen loopdeur de meest toegepaste oplossing. Teckentrup biedt deze onder meer aan als enkelvoudige en tweeledige uitvoering, standaard met blinde montage en verkrijgbaar in verschillende RAL-kleuren.

Waar grotere doorrijbreedten nodig zijn, zoals bij vorkheftrucks of intern transport, zijn brandwerende overheaddeuren of brandwerende roldeuren een geschikte optie, mits gecertificeerd voor EI1 60 in het betreffende wandsysteem. In sommige situaties wordt gekozen voor een brandwerende schuifdeur, bijvoorbeeld wanneer de beschikbare ruimte voor een zwaaivleugel ontbreekt of wanneer een grotere doorgang gewenst is met behoud van EI1 classificatie.

Bij twijfel over de juiste uitvoeringsvorm adviseert BrandNorm op basis van de specifieke inbouwsituatie en de eisen vanuit het bevoegd gezag.

Bij oplevering van een PGS 15 ruimte verwacht bevoegd gezag een volledig opleverdossier. Dit is ook het moment waarop een brandwerende deur die niet correct is gedocumenteerd direct problemen veroorzaakt, ongeacht hoe de deur er visueel uitziet of hoe zorgvuldig hij is gemonteerd.

Een compleet opleverdossier bevat minimaal het certificaat van de deur met de EI1 60 classificatie volgens EN 13501-2, het testrapport inclusief het wandsysteem waarin de deur is beproefd, documentatie van de montage, en de aansluiting op de brandmeldinstallatie indien van toepassing. Bij een zelfsluitend systeem hoort ook de verklaring van het sluitmechanisme bij de oplevering.

BrandNorm levert bij elk project volledige opleverdocumentatie aan, zodat zowel de opdrachtgever als het bevoegd gezag direct kunnen vaststellen dat de installatie voldoet aan de PGS 15 eisen.

De prijs hangt af van het type deur, de afmetingen, de uitvoering en de inbouwsituatie. Voor grotere uitvoeringsvormen zoals overheaddeuren of roldeuren met EI1 60 classificatie liggen de kosten hoger dan voor een standaard loopdeur, afhankelijk van breedte, hoogte en aandrijving.

Wat de uitvoeringsvorm ook is: een niet-gecertificeerde of verkeerd geclassificeerde deur leidt altijd tot hogere kosten achteraf, door herinstallatie, vertraging in de vergunningverlening of het opnieuw uitvoeren van keuringen. Het is daarom verstandig om bij aanvang van het project te toetsen welk type deur vereist is en welke certificering daarbij hoort.

Via de offerteaanvraag op onze website kun je snel en eenvoudig een prijs opvragen voor jouw specifieke situatie.

De PGS 15 stelt heldere maar strenge eisen aan de brandwerende deur in een opslagruimte voor gevaarlijke stoffen. EI1 60 minuten is verplicht, EI2 is niet voldoende. De deur moet dubbelzijdig gecertificeerd zijn in het wandsysteem, zelfsluitend zijn uitgevoerd en bij oplevering voorzien zijn van volledige documentatie. De keuze voor het juiste type deur hangt af van de inbouwsituatie en de logistieke eisen van de ruimte.

BrandNorm is gespecialiseerd in de levering en installatie van gecertificeerde brandwerende deuren voor industriële toepassingen, waaronder PGS 15 ruimtes. We werken met Teckentrup en leveren altijd volledige opleverdocumentatie.

Heeft u een project waarbij een PGS 15 ruimte betrokken is? Neem contact op of vraag direct een offerte aan via brandnorm.nl.
