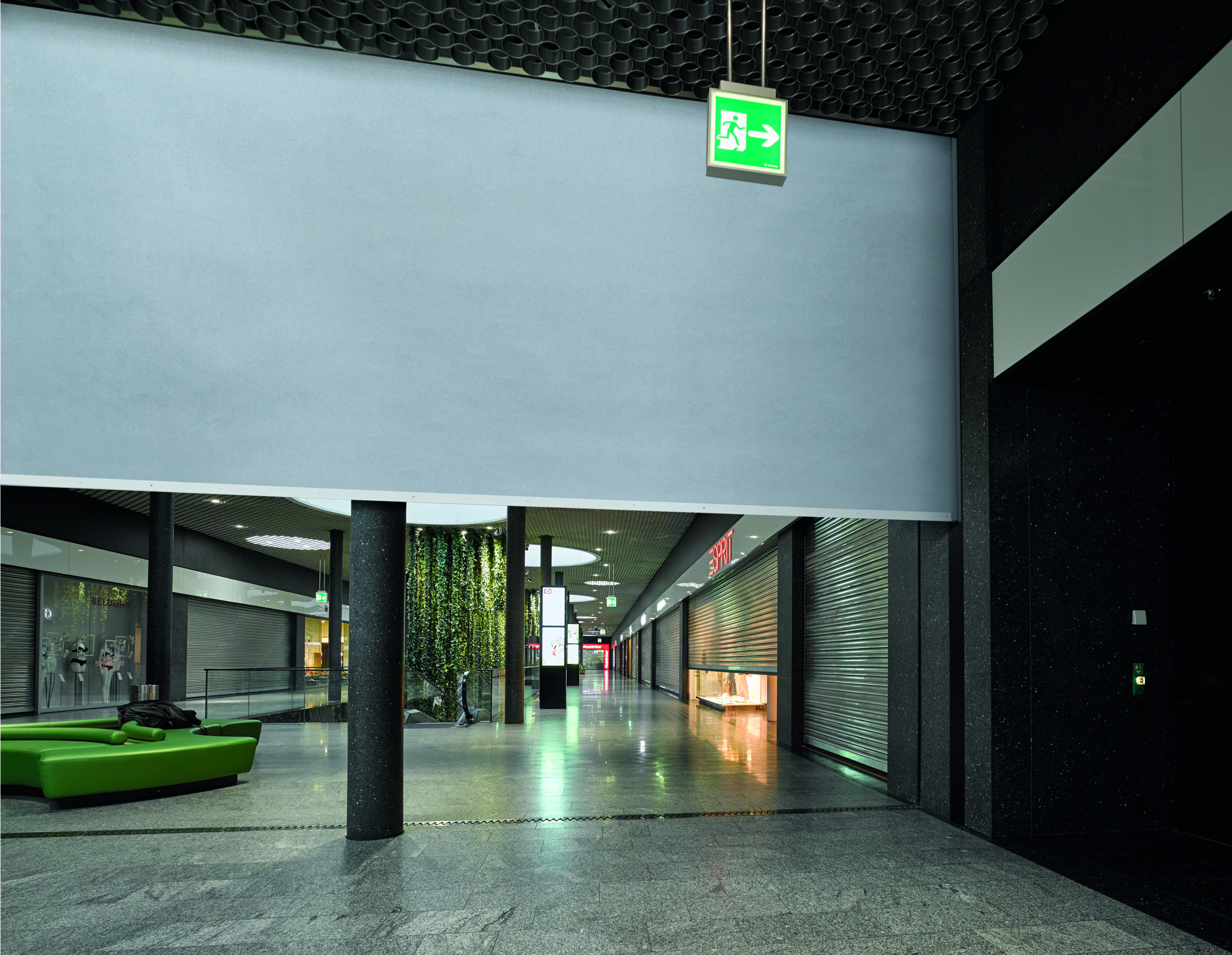

Wat is een brandscherm? Uitleg, werking, maximale afmetingen en kosten

Een brandscherm bestaat uit:

• een brandwerend textiel doek

• een stalen bovenbak met elektromotor

• zijgeleiders

• een besturingskast

• akoestische en optische signalering

Zodra het systeem een signaal ontvangt van de brandmeldinstallatie (BMI), sluit het scherm gecontroleerd. Tijdens het zakken klinkt altijd een akoestisch alarm en is visuele signalering aanwezig. Dit is verplicht omdat het scherm onverwacht kan sluiten.

De meeste systemen zijn uitgevoerd volgens het fail safe principe. Dat betekent dat het scherm bij spanningsverlies automatisch naar beneden zakt. Dit gebeurt ook wanneer er géén brand is maar de stroom uitvalt.

Wil men dit voorkomen, dan kan een UPS-systeem worden toegepast. Met een UPS blijft het scherm onder spanning en sluit het alleen bij een daadwerkelijk brandsignaal.

In situaties zonder BMI-installatie kan het scherm standalone functioneren. In dat geval worden rookmelders toegepast die rechtstreeks gekoppeld zijn aan de sturing.

Brandschermen worden vooral toegepast bij grote sparingen waar een vaste deur of wand bouwkundig of functioneel niet wenselijk is. Denk aan:

• atriums in kantoorgebouwen

• winkelcentra

• logistieke hallen

• parkeergarages

• grote open entrees

In Nederland wordt in deze situaties meestal gekozen voor EW60.

In Nederland komt EW60 veruit het meest voor bij brandschermen.

EW betekent dat het scherm:

• vlamdoorslag voorkomt

• warmtestraling beperkt

De 60 staat voor 60 minuten brandwerendheid.

Bij EI60 wordt naast integriteit ook thermische isolatie geëist. Deze schermen zijn zwaarder uitgevoerd, hebben een dikkere opbouw en zijn duurder.

Door het huidige Bbl zien we steeds vaker aanvullende eisen op rookwerendheid. Hierbij wordt gekeken naar classificaties zoals Sa en S200 volgens EN 1634-3. Dit heeft betrekking op koude en warme rookdoorlatendheid.

Rookwerendheid wordt steeds belangrijker bij vluchtroutes en compartimentering.

EW60 is in Nederland de meest toegepaste classificatie voor brandschermen.

EW betekent:

• vlamdicht

• beperking van warmtestraling

De 60 staat voor 60 minuten brandwerendheid.

Bij EI60 wordt naast integriteit ook thermische isolatie geëist. Deze schermen zijn zwaarder en duurder.

Door het huidige Bbl zien we steeds vaker aanvullende eisen op rookwerendheid. Hierbij wordt gekeken naar classificaties zoals Sa en S200 volgens EN 1634-3. Dit heeft betrekking op koude en warme rookdoorlatendheid.

Een veelgezochte vraag is: wat is de maximale afmeting van een brandscherm?

In de praktijk worden regelmatig schermen toegepast tot ongeveer:

10.000 mm breed

5.000 mm hoog

Deze afmetingen zijn echter afhankelijk van:

• het type systeem

• de brandklasse (EW of EI)

• het classificatierapport

• de bouwkundige situatie

Een scherm van 10 meter breed kan enkele honderden kilo’s wegen. Het montagevlak moet deze belasting veilig kunnen opnemen.

Daarnaast speelt motorcapaciteit een rol. Grotere schermen vereisen zwaardere motoren en aangepaste sturing.

Bij extreem grote sparingen kan worden gekozen voor meerdere schermen naast elkaar.

Het is dus niet zo dat 10.000 x 5.000 mm altijd mogelijk is. Het hangt volledig af van het gekozen systeem en de technische randvoorwaarden.Rook- en brandscherm

Een brandscherm is niet geschikt wanneer:

• er sprake is van windbelasting

• het scherm dagelijks open en dicht moet

• er drukverschillen optreden

• het montagevlak onvoldoende draagkracht heeft

Een brandscherm is een flexibel textiel systeem en niet ontworpen om krachten zoals winddruk op te nemen. In die situaties is een brandwerend rolluik vaak een betere oplossing.

Bij de beoordeling van een situatie kijken wij onder andere naar:

Sparingsmaat

De exacte breedte en hoogte bepalen het type systeem.

Stevig montagevlak

Een brandscherm weegt minimaal circa 100 kg en kan bij grotere afmetingen enkele honderden kilo’s wegen.

Bovenruimte

Er moet voldoende ruimte zijn voor de bovenbak.

Ruimte voor geleiders

Aan beide zijden moet ruimte aanwezig zijn.

Vlakke vloer

Een vlakke vloer is essentieel voor correcte aansluiting.

Aansturing

Wordt het scherm gekoppeld aan BMI of standalone toegepast?

Stroompunt

Is er een vaste voedingsaansluiting aanwezig?

UPS

Moet het scherm bij spanningsverlies gesloten blijven of niet?

Onvoldoende montagevlak

Hierdoor kan het systeem vervormen of losraken.

BMI niet correct aangesloten

Het scherm ontvangt geen of een verkeerd signaal.

Geen stroompunt aanwezig

Het systeem kan niet getest of onderhouden worden.

Geen UPS toegepast waar dit wel gewenst is

Het scherm sluit dan ongewenst bij spanningsverlies.

Brandschermen zijn technische installaties. Engineering vooraf voorkomt problemen achteraf.

Een brandscherm is altijd maatwerk. De prijs wordt bepaald door:

• afmetingen

• brandklasse

• rookwerendheid

• aansturing

• montagehoogte

• afwerking

Indicatieve richtprijzen:

Dit zijn globale indicaties. Elke situatie vraagt om een offerte op maat.

Wij werken onder andere met:

• Metacon
• Stöbich
• Hörman

Elk merk heeft zijn eigen technische eigenschappen en maatvoeringen. Alle systemen zijn gecertificeerd voor de Europese markt. Per project wordt bekeken welk systeem technisch het beste past.

Een brandscherm is een automatisch brandwerend textiel systeem dat een opening afsluit bij brand. Het is geen dagelijks te gebruiken deur, maar een wachtende deur die uitsluitend bij calamiteiten in werking treedt.

In Nederland wordt vooral EW60 toegepast. Rookwerendheid volgens Sa en S200 wordt steeds belangrijker. Maximale afmetingen kunnen oplopen tot circa 10.000 x 5.000 mm, afhankelijk van systeem en situatie.

Een juiste technische beoordeling vooraf is essentieel om te bepalen of een brandscherm geschikt is voor jouw project.
