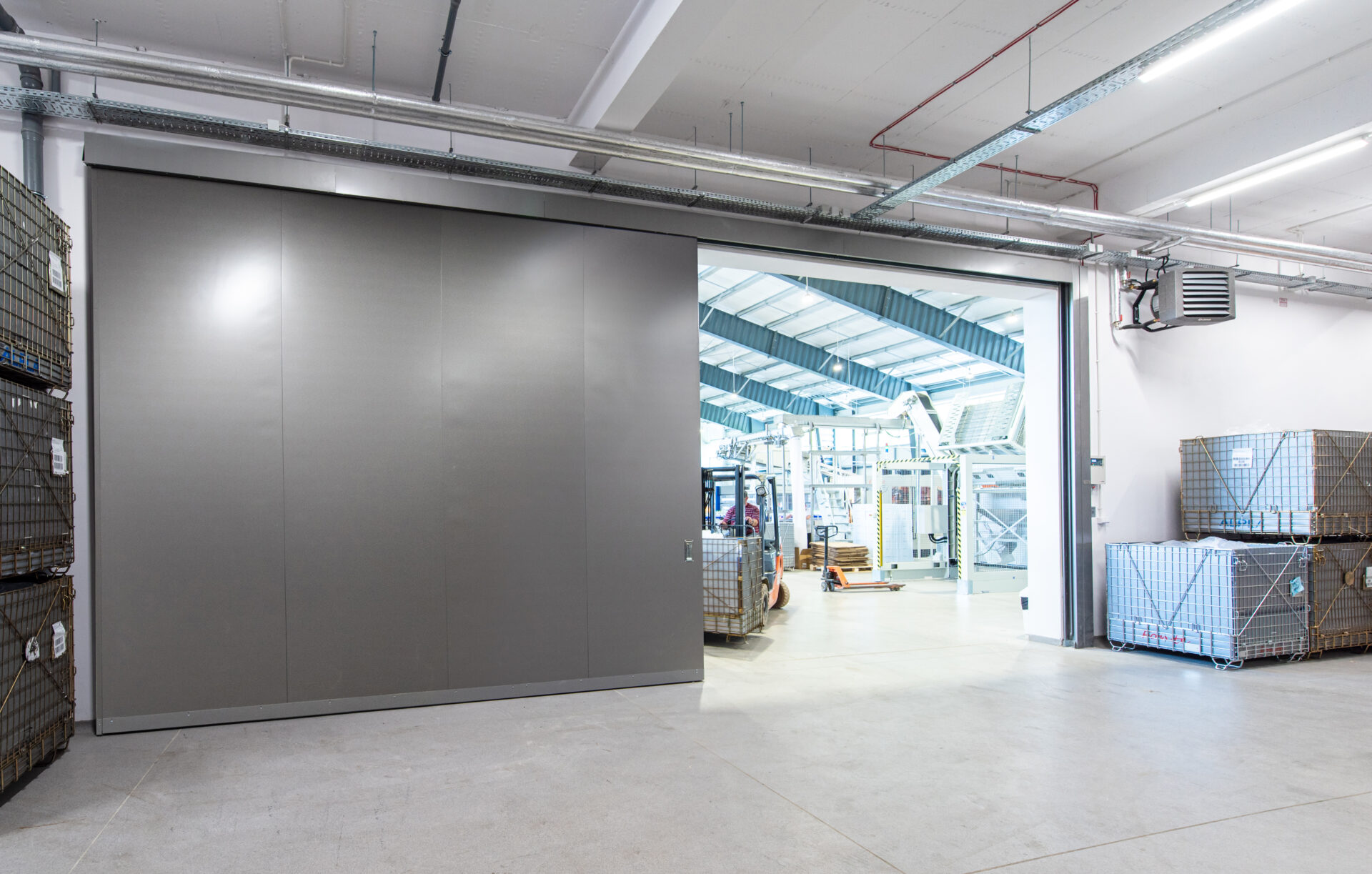

Hoe werkt een brandwerende schuifdeur? Sluiting, vastzetinrichting en eisen in de praktijk

Een brandwerende schuifdeur sluit op zwaartekracht, niet op een motor. Er zijn twee gangbare principes:

• Hellende looprail: de rail loopt licht af naar de gesloten stand. Laat het deurblad los, dan rolt het op eigen gewicht dicht.
• Contragewicht: een gewicht aan een kabel trekt het deurblad naar de gesloten stand. Dit wordt toegepast bij een horizontale rail.

Een sluitsnelheidsregelaar remt het deurblad af. Zo sluit de deur gecontroleerd en slaat hij niet tegen de aanslag. Omdat het sluiten op gewicht gebeurt, is bij brand geen stroom nodig om de deur dicht te krijgen.

Een zelfsluitende brandwerende schuifdeur gaat uit zichzelf naar de gesloten stand. Moet de deur in het dagelijks gebruik openstaan, dan is een vastzetinrichting nodig. Die bestaat uit:

• een houdmagneet die het deurblad in de open stand vasthoudt
• rookmelders aan beide zijden van de opening
• een besturingseenheid met een handmatige ontgrendelknop
• waar aanwezig: een koppeling met de brandmeldinstallatie

De magneet laat los bij rookdetectie, bij een signaal van de brandmeldinstallatie, bij het indrukken van de ontgrendelknop en bij stroomuitval. Daarna sluit de deur op eigen gewicht. Vastzetinrichtingen voor brand- en rookwerende deuren worden beoordeeld volgens EN 14637.

Een deur die met een wig, spanband of pallet openstaat, sluit bij brand niet. Daarmee werkt de brandscheiding niet meer, ongeacht de klasse van de deur.

Je ziet vaak de term brandvertragende schuifdeur. Dat is geen officiele classificatie. De prestatie van een schuifdeur wordt uitgedrukt in een brandwerendheidsklasse volgens EN 13501-2, zoals EI1 60 of EI2 90.

De letters geven aan wat de deur tegenhoudt: E voor vlammen en hete gassen, I voor warmte. Het getal is het aantal minuten. Het verschil tussen EI1 en EI2 lees je in brandwerende deur EI1 versus EI2.

Een vastzetinrichting werkt volgens het fail-safe-principe: zonder stroom laat de magneet los en sluit de deur. Voor de brandveiligheid is dat gewenst.

In de praktijk betekent het ook dat de deur bij elke stroomstoring dichtgaat, midden in de logistieke stroom. Hoe je de voeding van de vastzetinrichting uitvoert en of je korte storingen met noodstroom overbrugt, stem je af met de leverancier van de deur en de installateur van de brandmeldinstallatie. Meer hierover lees je in de FAQ kan een brandwerende schuifdeur werken zonder UPS?

Gaat de deur meerdere keren per dag open en dicht, dan kan hij een elektrische aandrijving krijgen. Bij een brandsignaal ontkoppelt de aandrijving en sluit de deur alsnog op eigen gewicht.

Let bij intensief gebruik op de duurzaamheidsklasse van de zelfsluiting: de C-klasse. Die geeft aan hoeveel sluitcycli de deur in de test heeft doorstaan. Een deur die alleen bij brand en bij de periodieke test sluit, vraagt een lagere klasse dan een deur die tientallen keren per dag sluit.

In bedrijfshallen zien we steeds dezelfde oorzaken waardoor een brandwerende schuifdeur bij brand niet volledig sluit:

• Sluitbereik niet vrij: pallets, rolcontainers of dozen staan in de baan van het deurblad. Markeer het sluitbereik met vloerbelijning en houd het vrij.
• Aanrijdschade: een heftruck raakt het deurblad, de geleiding of de rail. Een vervormd deurblad of een scheve rail blokkeert het sluiten. Plaats aanrijdbeveiliging bij de opening en langs de parkeerzone van het deurblad.
• Rookmelders vervuild of verplaatst: stof in een productiehal vervuilt melders. Na een verbouwing hangen ze soms niet meer op de juiste plek.
• Aanpassingen aan het deurblad: gaten voor bekabeling, extra beslag of een rooster vallen buiten de certificering. Zie ook ventilatierooster in een brandwerende deur.
• Vluchtroute door de opening: loopt er een vluchtroute door de schuifdeur, dan is een loopdeur in het deurblad of een aparte brandwerende loopdeur nodig.

• Brandwerendheid: de vereiste klasse volgt uit de brandscheiding waarin de deur zit. Die staat in het brandveiligheidsadvies of de vergunningstukken. Achtergrond lees je in WBDBO in de praktijk.
• Productnorm en CE-markering: een industriele brandwerende schuifdeur valt onder EN 16034 in combinatie met EN 13241 en is CE-gemarkeerd. De brandtest gebeurt volgens EN 1634-1.
• Rookwerendheid: waar rook moet worden tegengehouden, is een klasse Sa of S200 nodig. Zie het verschil tussen Sa en S200.
• Onderhoud: de wet noemt geen vaste keuringstermijn, maar als gebruiker moet je kunnen aantonen dat de brandscheiding werkt. Jaarlijks onderhoud met een logboek is de gangbare praktijk. Lees meer in onderhoud brandwerende deuren.

Bekijk de uitvoeringen in 60, 90 en 120 minuten op de pagina brandwerende schuifdeuren.

• Welke brandwerendheid vraagt de brandscheiding: EI1 of EI2, 60, 90 of 120 minuten?
• Is rookwerendheid nodig, en zo ja Sa of S200?
• Is er naast de opening genoeg vrij wandvlak voor het geopende deurblad? Zo niet, kijk dan naar een telescopische schuifdeur.
• Staat de deur open op een vastzetinrichting, of gaat hij dagelijks open en dicht met een aandrijving?
• Is er een brandmeldinstallatie, en wie verzorgt de koppeling met de vastzetinrichting?
• Loopt er een vluchtroute door de opening, en is dus een loopdeur nodig?
• Rijden er heftrucks door de opening, en welke aanrijdbeveiliging komt erbij?
• Wie voert het jaarlijkse onderhoud uit en houdt het logboek bij?

BrandNorm levert en monteert brandwerende schuifdeuren in 60, 90 en 120 minuten, ook met loopdeur of rookwerende uitvoering. Stuur de maten van de opening, de gevraagde brandwerendheid en foto’s van de situatie via de offertepagina. Twijfel je over de klasse of de uitvoering? Neem dan contact op.

Werkt een brandwerende schuifdeur zonder stroom? Ja. De deur sluit op eigen gewicht via een hellende rail of een contragewicht. Bij stroomuitval laat de vastzetinrichting los en gaat de deur dicht.

Mag een brandwerende schuifdeur openstaan? Alleen op een vastzetinrichting die loslaat bij rookdetectie, een signaal van de brandmeldinstallatie en stroomuitval. Een wig, spanband of pallet is niet toegestaan.

Wat is het verschil tussen een brandvertragende en een brandwerende schuifdeur? Brandvertragend is geen officiele term. De prestatie wordt uitgedrukt als brandwerendheidsklasse volgens EN 13501-2, zoals EI1 60 of EI2 90.

Hoeveel ruimte heeft een brandwerende schuifdeur nodig? Naast de opening heb je vrij wandvlak nodig voor het geopende deurblad. Boven de opening is weinig ruimte nodig, alleen voor de rail. Ontbreekt het wandvlak, dan is een telescopische schuifdeur een optie.

Is onderhoud van een brandwerende schuifdeur verplicht? De wet noemt geen vaste termijn, maar je moet kunnen aantonen dat de brandscheiding werkt. Jaarlijks onderhoud met een logboek is daarvoor de gangbare manier.
